Пример

Ниже приводится список цен, изображенных на графике крестики-нолики . Используется размер клеток в 1 пункт и разворот, составляющий 3 клетки.

Цены

15 25 10 15 10 15 5

15 12 15

Во всех случаях изменения цен составляют больше 3 пунктов, то есть крестики и нолики потребуются для каждого изменения цен. Для построения будет достаточно графика со значениями клеток от 5 до 25.

Начнем построение с точки в клетке 15 и поставим крестики в первой колонке до 25.

На этом уровне происходит разворот более чем на 3 клетки - цена падает до 10. Следовательно, в следующей колонке, на одну клетку ниже, начинаем ставить нолики вплоть до 10.

Цена разворачивается снова до 15. В следующей колонке, на одну клетку выше, начинаем ставить крестики вплоть до 15.

Надеемся, вы уже поняли идею. Попробуйте проверить остальную часть графика.

Следует помнить, что если цена не повышается и не понижается на выбранный размер клетки, то никаких значков не ставится. График крестики-нолики показывает только движение цен - он не зависит от времени.

Стартовая точка

Крестики - следующая колонка до 15

ВП1ХИМЧЙСЮ1Й<

REUTERS #

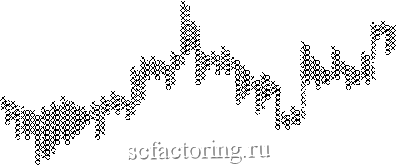

График крестики-нолики минутных котировок немецкой марки с использованием размера клетки 0,0002 и разворотом в 3 клетки

4UGZt.. L i T( d> ¥лг а.аз1гз. э1 тл

ш. Р Г 0.03123. Э.

График крестики-нолики тиковых цен последних сделок по облигациям US СВОТ T-bonds с использованием размера клетки 0,3125 (1/32) и разворотом в 3 клетки

16-04

1иог

l -04 19-02

14-30 14-28

Упражнение 3

Отобразите Аан!1М(> K ulers в виде графика крестики-нолики . Используйте размер клетки 2 и разворот b 3 клетки.

Ответ см. на стр. 56.
