Зона завершения* (время)

Последние 25% временной шкалы

Последние 25% ценовой шкалы

* - рыночная активность должна достичь периметра квадрата

Зона

завершения* (Цена)

Последние 25% ценовой шкалы

Зона

завершения* (Цена)

Последние 25% временной шкалы

Зона завершения* (время)

срочный график. Примером такого резкого изменения может быть смена направленной активности на ненаправленную (или наоборот). Определить эти важные изменения вам помогут долгосрочные графики.

Помните, что при работе с реальными данными в построении угла точно в 45 градусов нет необходимости: возможны незначительные отклонения от эталона. На Рисунке 3-6 изображен диапазон допустимых отклонений от идеальных пропорций графика: как вы видите, допустим сдвиг правого верхнего угла правильного квадрата на 25% длины его стороны. На Рисунке 3-7 приведен пример направленного понижения котировок. Обратите внимание, конечная точка периода направленности немного смещена вправо (запаздывание), но это отклонение в пределах допустимого. На Рисунке 3-8 период направленности завершается с опережением: конечная точка смещена чуть влево.

Рисунок 3-7

Завершение с запаздыванием (допустимое отклонение)

Верхний левый угол

к\ Направленная активность

Правый нижний угол

Направленная активность протекает так, как и положено, оз\левш:оШХНш:ш1пЕавошияшш!йхУ та. Ценовая фигура завершается с небольшим запаздыванием, но достаточно близко к нижнему углу квадрата, чтобы Правило пропорциональности можно считать соблюденным. Теперь вы можете начать анализ заключенной в квадрат волновой фигуры, точно зная, что все важные правила Эллиота и Нили к ней применимы.

Завершение с опережением (допустимое отклонение)

Верхний правый угол

Левый нижний угол

Направленная ценовая активность внутри квадрата протекает так, как и должна, от левого нижнего к правому верхнему углу. Ценовая фигура завершается достаточно близко к верхнему углу квадрата, чтобы Правило пропорциональности можно считать соблюденным. Теперь вы можете начать анализ заключенного в квадрат волновой диаграммы, точно зная, что все важные правила Эллиота и Нили к ней применимы. Вы также можете быть уверенным в том, что реальная временная ценовая активность, которую вы видите на своем графике, будет очень похожей на графики данной книги (стандартные фигуры Эллиота).

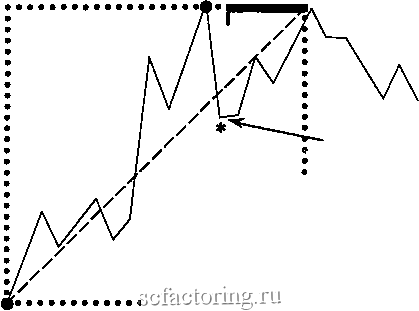

На Рисунке 3-9 показано неправильное применение Правила пропорциональности. Несмотря на то, что график движется в направлении верхнего правого угла квадрата, а ось колебаний расположена под углом 45 градусов, период направленности завершился слишком рано (точка, в которой это произошло, отмечена звездочкой). Поэтому график на Рисунке 3-9 необходимо перечертить, взяв за образец Рисунок 3-5 (на странице 3-5).

Рисунок 3-9

Несвоевременное завершение (недопустимое отклонение)

Период направленности закончился слишком рано

25% длины стороны квадрата

Период направленной активности завершается недопустимо далеко от правого верхнего угла квадрата. Перед тем, как анализировать его, необходимо перечертить график, изменив (растянув) масштаб временной оси.

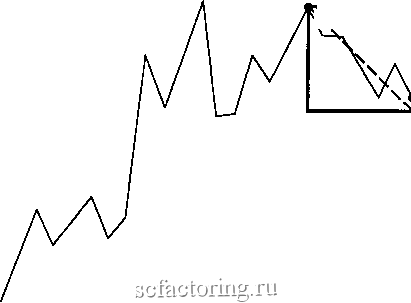

Длина последней моноволны превысила длину предпоследней; в этот момент завершение периода направленности было подтверждено.

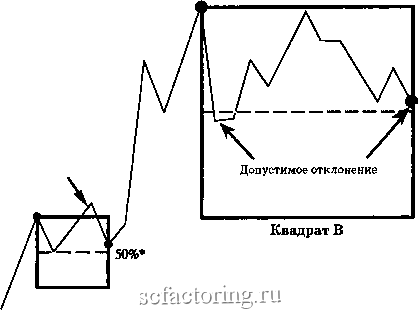

Квадраты А и В - примеры соблюдения правильных пропорций масштабов ценовой и временной осей графика ненаправленной ценовой активности.

Допустимое отклонение

50%*

Свадрат А

* Пунктирными линиями квадраты разделены пополам

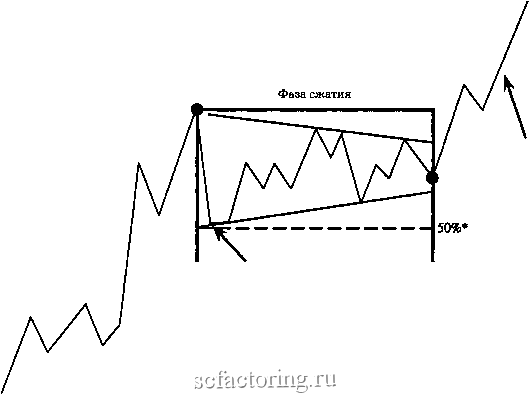

Рисунок 3-11

Ненаправленная активность

Максимально удаленный от начала диаграммы уровень пен

Завершение периода ненаправленности получило подтверждение;

началась новая фаза направленной активности

* Пунктирными линиями квадраты разделены пополам
